Гидравлические разделители (стрелки) Meibes до 130 кВт


Область   применения:   Гидравлический   разделитель   -   устройство отсекающее  воздействие  насосов  потребителей  тепла  на  котловые насосы и наоборот.
Позволяет чётко организовать работу многокотельной установки, высокий  КПД  работы,  помогает конденсационным  котлам  выход на  максимальную   мощность   и   обеспечивает   им  длительный   срок эксплуатации.
Опционально в гидравлическую стрелку можно установить магнитные уловители металлических частиц.
Условия эксплуатации:
1)  Отопительная система должна быть закрытой (без открытого доступа  атмосферного воздуха к теплоносителю);
2)   максимальный   расход  теплоносителя   через  тракт   гидрострелки средней мощности не должен превышать величину 4,5 м3/ч;
3) максимальное рабочее давление - 6 бар;
4) максимальная температура - ПО °С.
5) Данная гидрострелка может эксплуатироваться как в горизонталью так вертикальном положении.
6)   Для  крепления  стрелки  можно  использовать  комплект  консолей

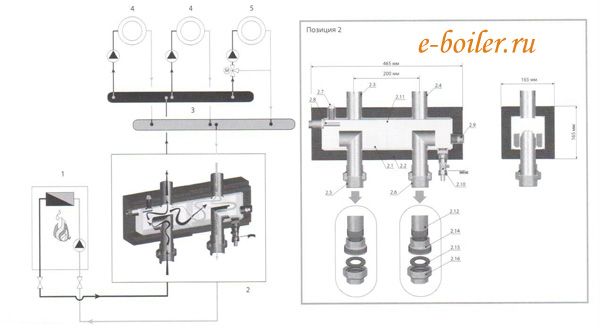

Устройство гидравлической стрелки средней мощности

1- котёл; 2 - гидравлическая стрелка; 3 - распределительный коллектор на 3 контура;
4 - прямой отопительный контур; 5 - смесительный отопительн контур.

Основные элементы гидравлической стрелки:
2.1 - гидравлическая стрелка из чёрной стали (прогрунтованная); 2.2 - блочная ЕРР теплоизоляция; 2.3 - патрубок подающей линии отопления HP 1 1
2.4 - патрубок обратной линии отопления HP 1 1/2"; 2.5 - подающая линия котлового контура ВР 1 1/2" (разборное соединение); 2.6 - обратная линия котлового контура ВР 1 1/2" (разборное соединение); 2.7 - кран Маевского; 2.8 - погружная гильза для датчика температуры; 2.9 - заглушённый патрубок; 2.10 - кран для слива; 2.11 - перегородка с перфорацией; 2.12 - патрубок подключения к котловому контуру HP 1 1/2"; 2.14 + 2.16 - быстроразъёмного соединение; 2.15 - прокладка.
